ANELLI - CARATTERISTICHE GENERALI

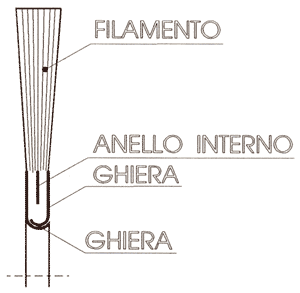

Gli ANELLI sono spazzole costituite da filamenti disposti attorno ad un anello metallico interno, e pressati tra due ghiere anch'esse metalliche (vedi Figura a lato). Ne risulta una spazzola dalla forma di disco sottile con flangiatura e foro circolare.

La caratteristica principale degli anelli è la modularità. Infatti essi possono essere utilizzati singolarmente, ma più spesso vengono montati su albero uno a fianco dell'altro fino a formare una spazzola a rullo.

La densità del rullo può essere modificata interponendo tra i singoli anelli opportuni distanziali.


 DIMENSIONI DELL'ANELLO

Il diametro esterno degli anelli teoricamente non è limitato. Occorre però tenere conto che, avendo l'anello un nucleo metallico relativamente piccolo, filamenti molto lunghi tendono a flettersi. In pratica si può considerare che il diametro massimo sia attorno a 500 mm con filamenti molto grossi.

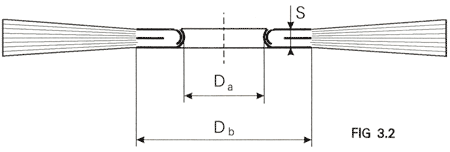

Il diametro minimo è funzione della dimensione Db della ghiera, che si può rilevare dalla Tabella 3.1 con riferimento alla Figura 3.2. I valori dello spessore S sono indicativi.

TAB 3.1
Da
10
16
25
28
30
Db
25
33
50
60
60
S
4
5
6
7
7
